現代工業裝配生產中，螺絲的應用十分廣泛，工業裝配線上較常使用全自動電動起子對螺絲進行鎖付，好的電動起子不但裝有調節和限制扭矩的機構，而且還有能夠控制我們校準的扭力鎖付到達自動停止功能。那么該怎樣給電動起子設定合適的扭力來鎖付螺絲，避免螺絲出現松脫、滑牙、斷裂等極端情況，鎖付品質呢？不同的規格和材質的螺絲使用的扭力是不一樣的，且看如下分析。

1. 幾種常見的鎖螺絲方式：

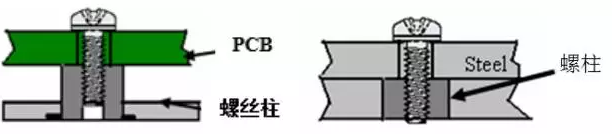

機械牙鎖入：

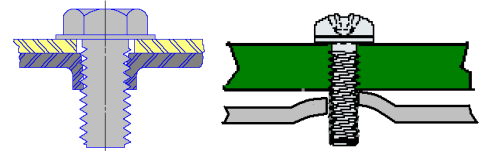

自攻牙鎖入：

2. 扭力理論計算

        一般來說，擰緊力矩是通過電批或扳手來施加的，而扭力力矩T是用于克服螺紋阻力矩T1 及螺母和與被連接物支承面間的端面摩擦力矩T2.

公式中:

d----螺紋公稱直徑，單位：mm           d2----螺紋中徑，單位：mm

F0---預緊力                                   N---螺紋升角

K----扭力力矩系數                            v-----螺紋當量摩擦角

T----扭力力矩                                  d0-------螺紋外徑

μ---螺母與被連接物的支承面間的摩擦因數

Dw----與支承平面連接的螺母或墊片的直徑

其中：

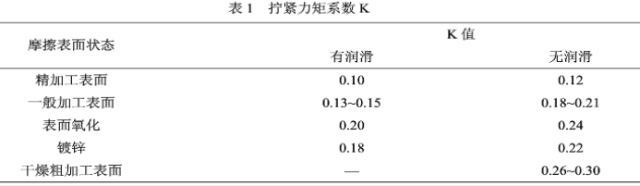

      因此在確定螺絲大小的情況下，螺絲的軸向預緊力正比于扭緊力矩的大小，其比例系數就是扭力力矩系數K.   K的取值比較復雜，很難得到的值，對于普通粗牙M12~M64螺紋，其擰緊力矩系數K一般在01~03之間變動。下表為參考值：

      一般規定擰緊后的螺紋聯接件預緊應力不得大于其材料屈服點s的80%。對于一般聯接用鋼制螺絲，推薦用預緊力限值如下：

碳素鋼螺絲              F0=(0.6~0.7)sAs

合金鋼螺絲              F0=(0.6~0.7)sAs

公式中：s-----螺絲材料的屈服點，Mpa

           As-----螺絲公稱應力截面積，mm2

3. 應用扭力評估：

      當螺絲及被鎖基材與孔設計確定后，在相同的工作環境、工作狀態下，扭力矩系數是固定的。也就是說在這種情況下，所需預緊力的大小直接決定了應施加的擰緊力矩大小。

      由于受摩擦系數和幾何參數偏差的影響，在一定的擰緊力矩下，預擰緊力數值的離散性比較大，因此通過擰緊力矩來控制螺絲扭緊力的精度并不高，誤差大概在±25%。

      所以我們可以根據設計情況和要求來確定所需要的預緊力的大小，但無法在現實中很的施加實際扭力的大小，需通過實驗來獲得擰緊力與剝離力然后通過以下公式計算出恰當?shù)穆萁z應用力：

Ta = Td max +  δ (Ts min – Td max)

‘δ’為安全系數，通常在塑膠領域電批鎖螺絲的安全系數為0.3(30%)。

      我們用以下扭力評估設備------曲線顯示： 測量某螺絲裝配到塑膠件，從鎖緊到剝離的整個受力過程。

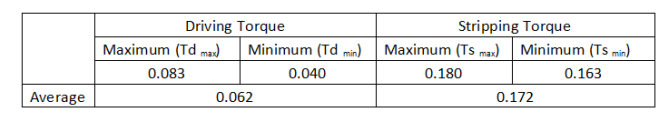

用測試設備裝配螺絲的參數記錄如下：

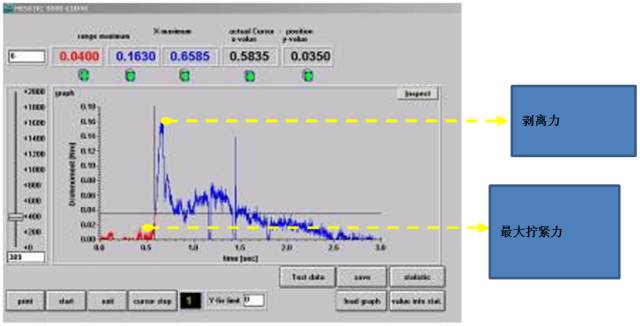

設備記錄的扭力曲線如下圖：

根據以上公式得出此螺絲與被緊固件的扭力為：

Ta = Td max +  δ (Ts min – Td max)

     = 0.083+0.3(0.163-0.083)

     = 0.107Nm

通常我們假設電動起子或其他扭緊工具的公差為5%，

所以我們定義的扭力范圍為： 0.107±(0.107*0.05)

以上是我們對此款螺絲適合的扭力的分析，其他規格的螺絲所需扭力范圍，可參考電動起子扭力標準大全。

除此之外，好的螺絲裝配制程除了合適的扭力還需要匹配的批頭（起子頭），以防止扭力止動過程中與螺絲槽打滑。
